A biomecânica pode ser ensinada em sala de aula por dois caminhos complementares: como cinemática do movimento humano — usando os próprios estudantes como sujeitos de pesquisa em experimentos de aula sobre saltos, ângulos articulares e padrões de movimento — ou como ensaio de materiais de tecidos musculoesqueléticos com o Go Direct® Materials Test Frame (GDX-MTF) da Vernier, caracterizando a resistência, a não linearidade e a viscoelasticidade de osso, tendão e disco intervertebral. O primeiro caminho requer apenas uma régua e um goniômetro para começar, e escala até rastreamento de movimento 2D/3D e placas de força Vernier®. O segundo é um laboratório aberto de nível universitário onde os estudantes exploram como a degeneração ou a lesão mudam o comportamento mecânico de um tecido — com réplicas que a própria universidade pode imprimir em 3D ou solicitar à Districalc.
O que um estudante do ensino médio medindo a altura do próprio salto vertical tem em comum com um estudante de engenharia biomédica caracterizando a rigidez de uma réplica de disco intervertebral? Ambos estão fazendo biomecânica — o estudo das forças e materiais que tornam possível o movimento humano. O segundo pode fazê-lo com um instrumento de laboratório projetado especificamente para isso: o Go Direct® Materials Test Frame (GDX-MTF) da Vernier.
A biomecânica raramente tem um lugar fixo no currículo latino-americano: é aplicada demais para a física pura, orgânica demais para a engenharia civil clássica, e quantitativa demais para ficar só na educação física. Essa ambiguidade é, na verdade, sua força — permite construir um projeto de sala de aula que conecta física, engenharia e ciências da saúde em torno de uma pergunta que todo estudante entende de imediato: por que o corpo se move, e até onde seus tecidos resistem?
Dois caminhos para a biomecânica no currículo STEM
A biomecânica educacional se organiza naturalmente em duas linhas de trabalho, e ambas cabem na infraestrutura que um laboratório de física ou engenharia civil bem equipado já tem. A primeira é cinemática do movimento humano: observar, medir e modelar como o corpo se move. A segunda é ensaio de materiais biológicos: medir como os tecidos do sistema musculoesquelético respondem quando uma carga é aplicada.
Ambas as linhas compartilham algo importante: transformam o estudante — seu próprio corpo, ou uma réplica de um tecido do corpo — no objeto de estudo. Essa proximidade é o que torna a biomecânica, de forma consistente, um dos projetos de sala de aula mais memoráveis que um professor pode introduzir.
Cinemática do movimento humano: o estudante como sujeito de pesquisa
O primeiro caminho é pesquisa baseada em investigação (inquiry-based) sobre padrões de movimento humano, realizada em aula com os próprios estudantes como sujeitos. Um estudo de caso particularmente eficaz — usado em programas de referência de engenharia biomédica nos Estados Unidos — é medir a altura do salto vertical em função do ângulo de flexão do joelho: os estudantes saltam com diferentes graus de flexão inicial, medem a altura alcançada e buscam a relação entre a geometria articular e o desempenho do salto.
Esse estudo de caso é apenas um ponto de partida. O mesmo formato permite dar aos estudantes um enquadramento instrucional aberto para que formulem suas próprias perguntas de pesquisa sobre movimento: como a passada muda ao correr em subida? qual ângulo de lançamento maximiza o alcance de um passe? como o tempo de reação varia com a fadiga? A estrutura de investigação é a mesma em todos os casos — só a pergunta muda.
O que torna este módulo especialmente flexível é que os recursos necessários escalam com a complexidade do curso, e não o contrário:
- Nível básico — régua e goniômetro: com uma fita métrica para medir a altura do salto e um goniômetro para o ângulo de flexão do joelho, um curso do ensino médio pode executar o estudo completo sem nenhum equipamento especializado. É o ponto de entrada ideal para introduzir o método científico com dados que os próprios estudantes geram.
- Nível intermediário — rastreamento de movimento 2D/3D: plataformas gratuitas e de código aberto de rastreamento de movimento, executadas no celular ou computador dos estudantes, capturam a trajetória completa do salto — não apenas a altura máxima — e calculam velocidade e aceleração articular quadro a quadro.
- Nível avançado — placas de força e sensores Vernier®: para cursos universitários de biomecânica ou engenharia biomédica, adicionar uma placa de força Go Direct® e sensores de aceleração permite medir a força de reação do solo durante o salto, não apenas seu resultado cinemático — e comparar a força calculada pela cinemática com a força medida diretamente.
A Placa de Força Go Direct® (GDX-FP) mede a força de reação do solo durante o salto — o nível avançado do módulo de movimento humano. Foto: Vernier Science Education
Como em qualquer atividade que usa estudantes como sujeitos de pesquisa, é boa prática seguir as diretrizes éticas e de segurança da instituição: consentimento informado em cursos universitários, aquecimento adequado antes de saltar e superfície de aterrissagem segura. O salto vertical é um teste padrão e de baixo risco em cinesiologia, mas merece o mesmo cuidado de qualquer atividade física supervisionada.
Ensaio de materiais de tecidos musculoesqueléticos: osso, tendão e disco intervertebral
O segundo caminho deixa a cinemática para trás e entra no laboratório de ensaio de materiais, com o Go Direct® Materials Test Frame (GDX-MTF) da Vernier. Aqui o objetivo é caracterizar o comportamento mecânico dos tecidos musculoesqueléticos — osso, tendão e disco intervertebral — e explorar como a degeneração ou a lesão mudam esse comportamento. É conteúdo apropriado para cursos de graduação e pós-graduação em engenharia mecânica, biomédica e de materiais, e se encaixa naturalmente em um laboratório de engenharia civil ou ciência dos materiais já equipado para ensaios de carga e deflexão.

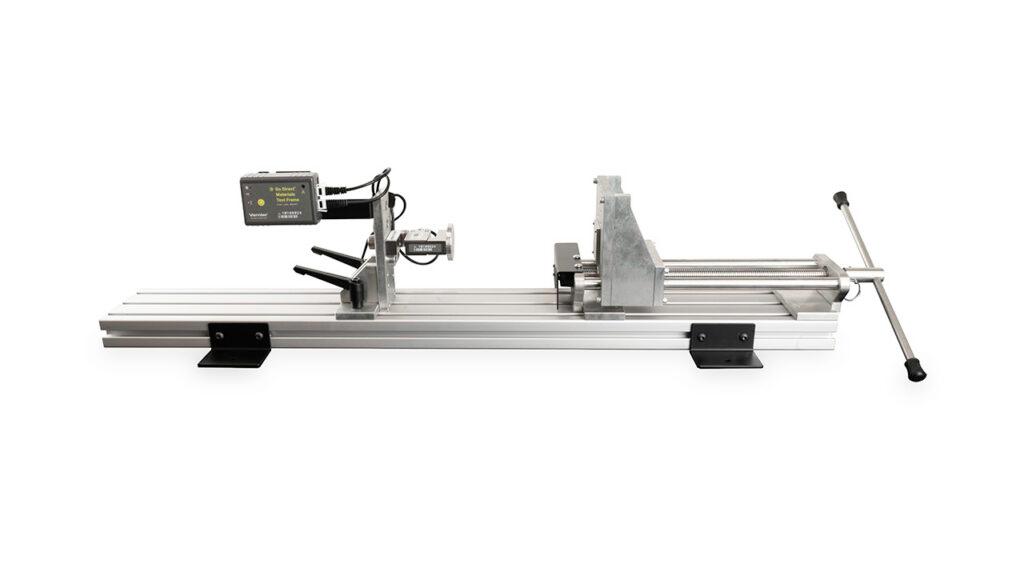

O Go Direct® Materials Test Frame (GDX-MTF) mede força e deslocamento em ensaios de tração e compressão — desenvolvido com o Departamento de Engenharia Mecânica da Universidade de Delaware para seu currículo E3 Biomechanics. Foto: Vernier Science Education
São laboratórios abertos por design: não há uma única resposta correta, mas um conjunto de parâmetros de material que cada equipe de estudantes calcula a partir de seus próprios dados de ensaio — rigidez, módulo de elasticidade, ponto de escoamento — além de conceitos raramente ensinados com dados reais na graduação:
- Não linearidade: diferente do aço ou do alumínio, o tecido biológico quase nunca tem uma relação força-deslocamento linear. A curva que o GDX-MTF registra em tempo real torna essa não linearidade visível desde o primeiro ensaio, em vez de assumi-la como uma simplificação teórica.
- Viscoelasticidade: tendões e discos intervertebrais respondem de forma diferente conforme a velocidade de carregamento — mais rígidos sob carga rápida e mais macios sob carga lenta. Repetir o mesmo ensaio em velocidades diferentes transforma esse conceito abstrato em um dado medido.
- Efeito da degeneração e da lesão: comparar réplicas de tecido saudável com réplicas que simulam degeneração (por exemplo, densidade óssea reduzida ou um disco intervertebral desidratado) permite aos estudantes quantificar como a resistência e a rigidez mudam — uma questão central na biomecânica clínica e ortopédica.
- Design experimental e estatística: com réplicas suficientes para repetição e variáveis de degeneração como tratamento, o laboratório se presta naturalmente a introduzir design experimental, tamanho de amostra e análise estatística — não apenas mecânica dos materiais.
Para as réplicas de osso, tendão ou disco intervertebral, não é necessário depender de um único fornecedor de modelos biomédicos: muitas universidades da região já têm impressoras 3D e imprimem suas próprias réplicas anatômicas a partir de modelos de código aberto, ajustando geometria e densidade de preenchimento para aproximar diferentes níveis de rigidez ou simular degeneração. Se sua instituição ainda não tem essa capacidade, a Districalc pode orientar sobre geometrias de ensaio compatíveis com o GDX-MTF e ajudar a conseguir os modelos necessários.
Perfil do produto: Go Direct® Materials Test Frame (GDX-MTF)
O Go Direct® Materials Test Frame é o instrumento da Vernier projetado especificamente para ensaio de materiais em biomecânica, engenharia mecânica e ciência dos materiais. Foi desenvolvido em colaboração com o Departamento de Engenharia Mecânica da Universidade de Delaware para seu currículo E3 Biomechanics, e inclui mordaças de tração e platôs de compressão intercambiáveis — um instrumento diferente do Go Direct® Structures & Materials Tester (GDX-VSMT) que a Districalc recomenda para engenharia civil e competições de pontes.
Go Direct® Materials Test Frame
Sistema de ensaio de materiais de bancada, projetado para que sejam os próprios estudantes a realizar o ensaio — não apenas observá-lo. Uma célula de carga de ±4.000 N e um codificador de deslocamento permitem medir a carga máxima e gerar curvas de força-deslocamento, analisadas com o software Vernier Graphical Analysis®.
Inclui: estrutura de ensaio com sensores de força e deslocamento, alça com conector, 4 pés estabilizadores, caixa eletrônica com suportes de montagem, cabo USB-C para USB-A, platôs de compressão, mordaças de tração, chaves hexagonais e mola de calibração.
Onde se encaixa no seu currículo: Física e Engenharia Civil
Se seu curso está mais próximo da cinemática — movimento, força, aceleração — o módulo de movimento humano se encaixa naturalmente no laboratório de Física, junto aos sensores Go Direct® de movimento e força que você provavelmente já usa para mecânica e dinâmica.
Se seu curso está mais próximo da resistência dos materiais — rigidez, módulo elástico, comportamento na falha — o módulo de ensaio de tecidos com o GDX-MTF se encaixa junto ao catálogo de Engenharia Civil, onde a Districalc já distribui o Go Direct® Structures & Materials Tester (GDX-VSMT) da Vernier para ensaiar estruturas e competições de pontes.
Muitos programas universitários de engenharia biomédica, mecânica ou de materiais combinam os dois módulos em um único curso de biomecânica — e é exatamente esse caráter transversal que torna o GDX-MTF um investimento que se amortiza em vários departamentos ao mesmo tempo, não apenas em um.
A Districalc pode ajudar você a montar um módulo de biomecânica
A Districalc, distribuidora de tecnologias educacionais com presença em mais de 20 países da América Latina desde 1981, é a parceira regional da Vernier tanto para física quanto para engenharia civil e de materiais. Se sua instituição — escola técnica, faculdade de engenharia ou programa de ciências da saúde — quer incorporar biomecânica ao currículo, podemos ajudar a definir qual caminho (movimento ou materiais) se ajusta melhor ao seu curso e orçamento.
Podemos ajudar você a incorporar o GDX-MTF para o módulo de materiais, os sensores Go Direct® de movimento e força para o módulo cinemático, e oferecemos capacitação docente presencial e remota para ambos os caminhos. Entre em contato para conversar sobre seu programa.
Pronto para levar biomecânica ao seu currículo?
A Districalc apoia você com o GDX-MTF, os sensores de movimento Go Direct® e a capacitação docente para que seu módulo de biomecânica — cinemático ou de materiais — tenha dados reais desde o primeiro dia.
Contate-nosPerguntas frequentes
A biomecânica do movimento humano exige placas de força Vernier® para começar?
Não. O estudo de caso de altura do salto vertical e ângulo de flexão do joelho pode ser feito com uma fita métrica e um goniômetro, sem nenhum sensor. As placas de força Go Direct® e o rastreamento de movimento 2D/3D são níveis opcionais, adicionados quando o curso tem mais orçamento ou busca mais precisão — não são um requisito de entrada.
Qual o nível de estudantes que pode fazer o módulo de ensaio de tecidos musculoesqueléticos?
É conteúdo apropriado para cursos de graduação e pós-graduação em engenharia mecânica, biomédica e de materiais. Requer compreensão prévia de conceitos como tensão, deformação e módulo de elasticidade, por isso se encaixa melhor em cursos universitários do que no ensino médio — diferente do módulo de movimento humano, que funciona bem desde o ensino médio.
De onde vêm as réplicas de osso, tendão ou disco intervertebral para o GDX-MTF?
Muitas universidades da região já têm impressoras 3D e imprimem suas próprias réplicas a partir de modelos de código aberto, ajustando geometria e densidade para aproximar diferentes níveis de rigidez. Se sua instituição não tem essa capacidade, a Districalc pode orientar sobre geometrias de ensaio compatíveis com o GDX-MTF e ajudar a conseguir os modelos necessários.
Qual é a diferença entre o GDX-MTF e o GDX-VSMT?
São dois instrumentos Vernier distintos e complementares. O Go Direct® Structures & Materials Tester (GDX-VSMT), que a Districalc recomenda para engenharia civil, é otimizado para vigas, treliças e competições de pontes, com faixa de força de até 1.000 N. O Go Direct® Materials Test Frame (GDX-MTF) é um instrumento diferente, desenvolvido com a Universidade de Delaware especificamente para biomecânica e engenharia de materiais, com mordaças de tração e compressão intercambiáveis e faixa de força de até ±4.000 N — o adequado para ensaiar osso, tendão e disco intervertebral.
É possível combinar o módulo de movimento e o de materiais em um mesmo curso?
Sim, e é comum em programas de engenharia biomédica ou mecânica: o módulo cinemático introduz forças e movimento na escala do corpo humano, e o módulo de materiais aprofunda como os tecidos que tornam esse movimento possível respondem mecanicamente. Juntos formam um curso introdutório completo de biomecânica com dados reais nas duas pontas.
